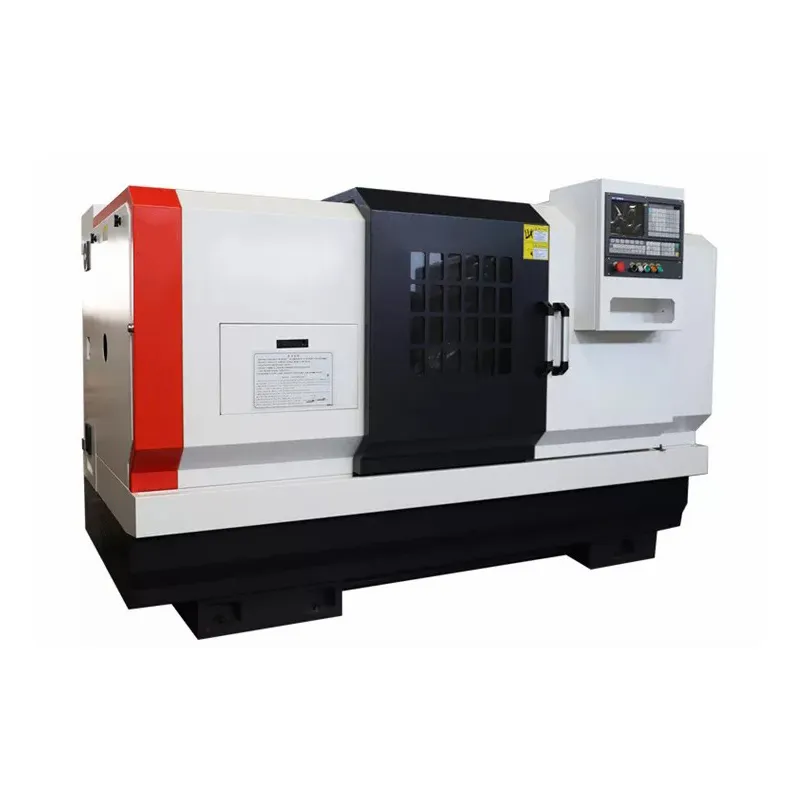

Torn CNC tas-sodda ċatta tal-mudell CK6140/ CK6150/ CK6160/ CK6163/ CK6180/ CK61100/ CK61125 huwa magħmul minn ħadid fondut ta 'qawwa għolja, miżjud b'materjali speċjali ta' ram u kromju, li jtejjeb b'mod effettiv ir-reżistenza għall-ilbies u l-istabbiltà tal-għodda tal-magni.

Parametru ta' Speċifikazzjoni

Speċifikazzjoni	Unità	CK6140	CK6150	CK6160
Tbandal fuq is-sodda	mm	400	500	600
Tbandal fuq slide cross	mm	220	250	395
Max. dijametru tat-tidwir	mm	400	500	600
Max. tul tal-biċċa tax-xogħol	mm	550/750	1000/1500/2000	1000/1500/2000
Max. tul tat-tidwir	mm	420/620 (ċokk)	850/1350/1850	850/1350/1850
Imnieħer tal-magħżel		A2-6/A2-8	A2-8/A2-11	A2-8/A2-11
Dijametru tat-toqba tal-magħżel	mm	48/82	82/130	82/130
Taper tat-toqba taż-żarżur	mm	Kollet / Metriku 90	Metriku 90/ Metriku 140	Metriku 90/ Metriku 140
Firxa tal-veloċità tal-magħżel	r/min	150-2500/150-1800	150-1800/150-800	150-1800/150-800
Modalità shift tal-magħżel		Stepless	Stepless	Stepless
Mutur tal-magħżel	kw	5.5	7.5	7.5
Tip ta' Chuck		Collet/ chuck manwali	Chuck manwali	Chuck manwali
Daqs taċ-ċokk	Pulzier	8	10/15	10/15
X/Z travers rapidu	m/min	X:6 Z:8	X:6 Z:8	X:6 Z:8
Ivvjaġġar tal-assi X	mm	280	280	320
Ivvjaġġar tal-assi Z	mm	550/750	1000/1500/2000	1000/1500/2000
Tip ta 'mod gwida		Ferrovija iebsa	Ferrovija iebsa	Ferrovija iebsa
Kapaċità tat-turret		4	4	4
Dijametru tal-kmiem tat-tailstock	mm	60	75	75
Quill travers	mm	100	150	150
Quill taper		MT4	MT5	MT5
Dimensjoni tal-magna	mm	2000/220016001700	2650/3250/375017001820	2650/3250/375017001820
Piż nett	kg	1900/2200	2700/3100/3300	2800/3200/3400

Oġġett	Unità	CK6163	CK6180	CK61100	CK61125
Max. jitbandal fuq id-dijametru tas-sodda	mm	Φ630	Φ800	Φ1000	Φ1250
Max. jitbandal fuq dijametru slide	mm	Φ350	Φ480	Φ620	Φ870
Max. tul tal-biċċa tax-xogħol	mm	1000/1500/2000/3000	1500/2000/3000/5000
Max. tul tat-tidwir	mm	850/1350/1850/2850	1350/1850/2850/4850
Distanza bejn iċ-ċentru tal-magħżel biex tiggwida	mm	315	400	500	625
Distanza bejn iċ-ċentru taż-żarżur għall-art	mm	1145	1130	1150	1275
Wisa 'ta' gwida tas-sodda	mm	550	600	755	755
Magħżel permezz tad-dijametru tat-toqba	mm	104	104	130	130
Imnieħer tal-magħżel		C11/A211	C11/A211	A2-15	A2-15
Firxa tal-veloċità tal-magħżel	r/min	30-90; 70-200; 130-380; 350-1000	30-90; 70-200; 130-380; 350-1000	10-32; 30-60; 50-120; 110-300	10-32; 30-60; 50-120; 110-300
Pass tal-veloċità tal-magħżel		4 gerijiet, stepless
Bidla tal-gerijiet		Manwal/Awto	Manwal/Awto	Manwal	Manwal
Motor servo prinċipali	kw	11kw	11kw	22kw	22kw
Dijametru tal-kmiem tat-tailstock	mm	φ100	φ100	φ160	φ160
Ivvjaġġar tal-kmiem tat-tailstock	mm	250	250	300	300
Tailstock kmiem toqba taper		Morse 5	Morse 6	Morse 6	Morse 6
Post ta 'għodda elettrika	tip	Vertikali erba 'stazzjonijiet	Vertikali erba 'stazzjonijiet	Vertikali erba 'stazzjonijiet	Vertikali erba 'stazzjonijiet
	ħin tal-bdil tal-għodda	3.6S	3.6S	3.6S	3.6S
	daqs	250*250	250*250	300*300	300*300

Karatteristika tal-Prodott

Is-sistema ta 'kontroll numeriku tadotta sistema Siemens, Fanuc, GSK, kamin tal-ballun famuż domestiku u bearing bil-kamin ta' preċiżjoni għolja.

Adotta grupp ta 'bearings ta' magħżel ta 'preċiżjoni għolja u magħżel b'assemblaġġ preċiż u test ta' bilanċ dinamiku biex tiżgura preċiżjoni għolja, ħsejjes baxxi u riġidità qawwija.

L-apparat ta 'lubrikazzjoni awtomatika sfurzata jintuża għal-lubrikazzjoni kwantitattiva ta' punt fiss tal-kamin u l-ferrovija tal-gwida f'kull punt ta 'lubrikazzjoni. Meta jkun hemm stat anormali jew żejt insuffiċjenti, is-sinjali ta 'twissija jiġu ġġenerati awtomatikament. Manwal domestiku 3 xedaq awto centering chuck huwa standard.
