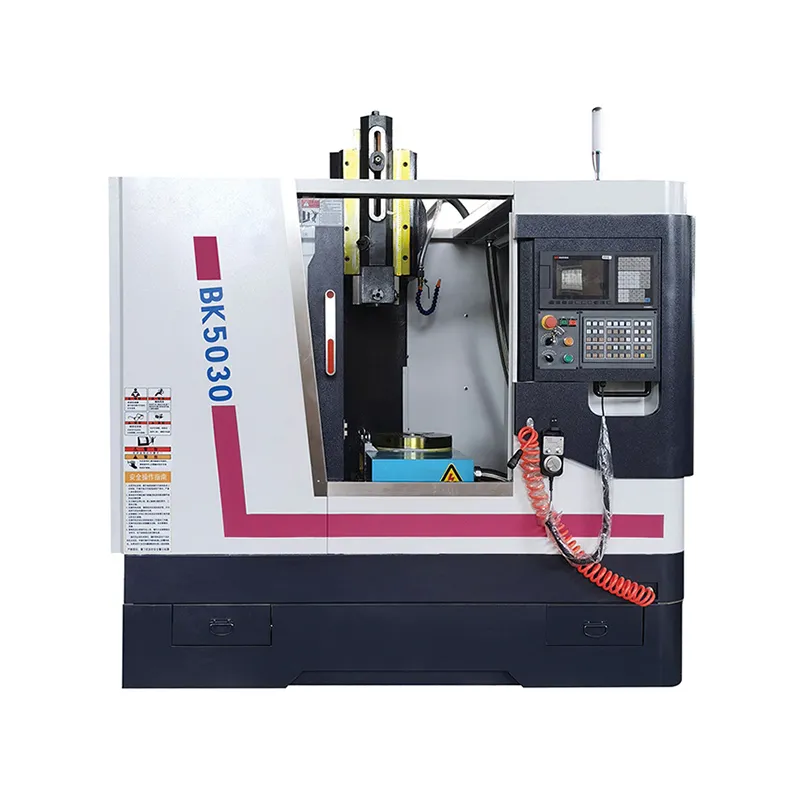

Mudell BK5018/ BK5030 CNC slotting machine għandha l-funzjoni ta 'slotting pjan, li jiffurmaw wiċċ u keyway. Hija għodda tal-magni tat-tqattigħ li tirrealizza l-islotting.
Parametru ta' Speċifikazzjoni
|
Parametri tekniċi ewlenin |
Unità |
BK5018 |
BK5030 |
|
Max. slotting tul ta 'muntun |
mm |
180 |
300 |
|
Vjaġġ ta' aġġustament tar-ram |
mm |
80 |
75 |
|
Ħinijiet tal-moviment tar-ram |
n/min |
30--120 |
30--180 |
|
Daqs tal-mejda tax-xogħol |
mm |
600X320 |
550X405 |
|
Ivvjaġġar fuq il-mejda tax-xogħol (X,Y) |
mm |
300X300 |
280X330 |
|
Distanza bejn l-assi tat-toqba ta' appoġġ tar-ras tal-għodda u d-driegħ tal-kolonna |
mm |
400 |
505 |
|
Distanza bejn il-wiċċ tat-tarf tat-toqba tal-appoġġ tar-ras tal-għodda u l-mejda tax-xogħol |
mm |
680 |
690 |
|
Torque tal-mutur tal-assi X |
(N.M) |
6 |
6 |
|
Torque tal-mutur tal-assi Y |
(N.M) |
6 |
6 |
|
Veloċità trasversali rapida |
X(m/min) |
5 |
5 |
|
Y(m/min) |
5 |
5 |
|
|
Kamin tal-ballun (X) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Kamin tal-ballun (Y) |
FFZD3205-3/P4 |
FFZD3205-3/P4 |
|
|
Qawwa tal-mutur prinċipali (servo) |
KW |
3.7 |
3.7 |
Karatteristika tal-Prodott
Is-sewqan prinċipali tal-magna tas-slott jadotta l-mekkaniżmu tal-krank, li huwa realizzat mill-mutur servo permezz tad-deċelerazzjoni. L-għalf tad-direzzjoni X u Y jirrealizza l-funzjoni ta 'regolazzjoni tal-veloċità stepless mill-kontroll servo. Il-kamin tal-ballun tad-direzzjoni X huwa konness direttament mal-mutur, u l-kamin tal-ballun tad-direzzjoni Y u l-mutur huma trażmessi permezz taċ-ċinturin sinkroniku.
Il-magna tas-slott għandha qawwa għolja, riġidità tajba, riżerva ta 'preċiżjoni kbira, prestazzjoni ta' spiża għolja, ħajja twila ta 'servizz, u tista' tintuża ħafna f'għodod tal-magni u manifattura tal-karozzi, diversi industriji mekkaniċi, elettriċi u aerospazjali, hija t-tagħmir ideali għall-ipproċessar ta 'diversi materjali .
