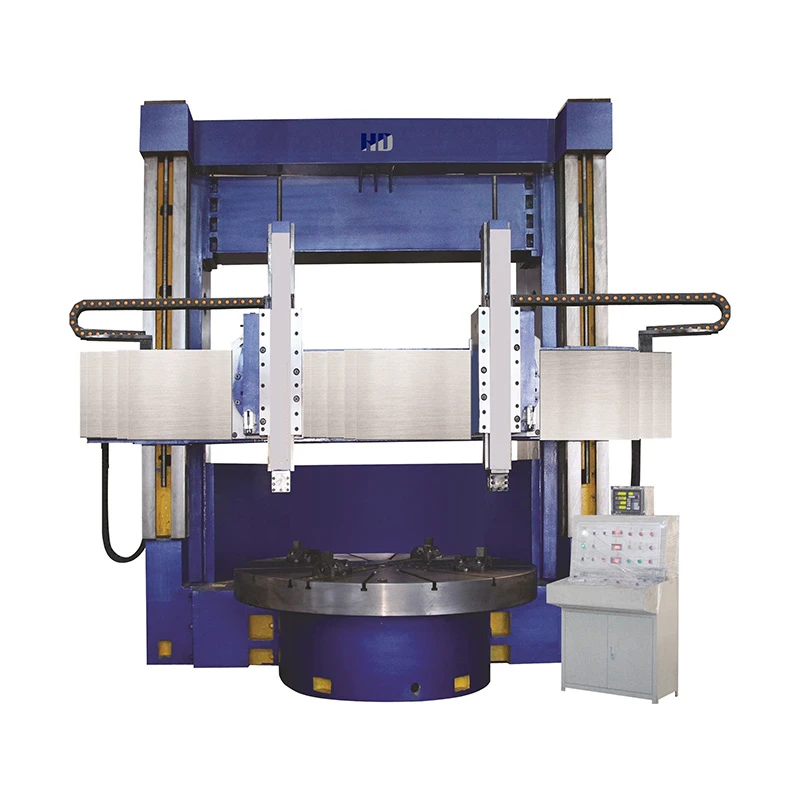

Torn Vertikali ta 'Kolonna Doppja ta' Kwalità Għolja

Mudell C5225/ C5232/ C5235/ C5240/ C5250/ C5263 torn vertikali kolonna doppja huwa magħmul minn kolonna vertikali, gearbox prinċipali, worktable, mekkaniżmu ta 'rfigħ tar-raġġ, postijiet ta' għodda vertikali tax-xellug u tal-lemin, sistema elettrika, sistema idrawlika, eċċ L-għodda tal-magni tadotta struttura tat-tip gantry, jiġifieri, iż-żewġ kolonni vertikali huma konnessi maż-żewġ naħat tal-mejda tax-xogħol, il-prinċipali gearbox hija magħluqa wara l-worktable, ir-raġġ jimxi 'l fuq u' l isfel fuq il-ferrovija vertikali tal-gwida tal-kolonna, u l-post tal-għodda vertikali tax-xellug u l-post tal-għodda vertikali tal-lemin huma rranġati fuq ir-raġġ, jistgħu jagħmlu għalf orizzontali u vertikali u moviment mgħaġġel. L-għodda tal-magni hija mgħammra bi stazzjon tal-buttuna, u l-operazzjonijiet ewlenin fuq l-għodda tal-magni huma kkonċentrati fuq l-istazzjon tal-buttuna.

Il-postijiet tal-għodda tax-xellug u tal-lemin ta 'din l-għodda tal-magni huma t-tnejn postijiet tal-għodda programmabbli. Il-proċess tal-għalf tal-post tal-għodda huwa kkontrollat ​​minn mutur servo domestiku, u l-post tal-għodda vertikali u l-għalf crossbeam huma kkontrollati separatament. Meta tħaddem il-post tal-għodda, l-operatur isuq l-għalf fiż-żewġ direzzjonijiet tal-post tal-għodda billi jikkontrolla s-servo skont is-sitwazzjoni tal-biċċa tax-xogħol. L-ammont tal-għalf u l-veloċità tal-magħżel huma stabbiliti mill-operatur innifsu. Hemm polz li jinżamm fl-idejn fuq l-istazzjon tal-buttuna, li jista 'jikkontrolla b'mod konvenjenti r-rata tal-għalf tal-post tal-għodda waqt l-għalf.

1. Poġġi l-mejda tax-xogħol li konnessa mal-gearbox fuq il-pedament, poġġi żewġ biċċiet l-istess kejl tal-blokka tal-għoli fil-post ekwidistanti mill-mejda tax-xogħol saċ-ċentru, poġġi l-ħakkiem ċatt fuq il-blokka tal-kejl, u poġġi gradjent fuq il-ħakkiem ċatt biex taqra barra l-livell orizzontali tal-worktable, imbagħad dawwar il-mejda għal direzzjoni ta '90 grad u aġġusta l-livell vertikali billi tuża l-istess metodu. Aġġusta l-livell billi taġġusta l-blokka tad-daqs.

2. Waħħal it-tabella tax-xogħol u l-kolonni vertikali b'boltijiet u pinnijiet taper, kun żgur li ż-żewġ wiċċ tal-linji gwida ta 'quddiem tal-kolonni vertikali huwa fl-istess pjan, it-tolleranza hija 0.08mm. Mikrometru jew gauge tal-mili jistgħu jintużaw biex jittestjaw, jekk ma jkunx hemm ħakkiem ċatt twil biżżejjed, crossbeam jista 'jintuża biex minflok il-ħakkiem ċatt.

3. Installa r-raġġ tan-nofs u r-raġġ ta 'fuq fuq il-kolonni vertikali, mgħammra bil-kuxxinett ta' aġġustament bejn ir-raġġ tan-nofs u l-kolonna vertikali.

4. Installa s-sellum fuq wara tax-xellug u tal-lemin tal-kolonna vertikali.

5. Neħħi l-viti tal-pjanċa tar-raġġ trasversali, neħħi l-platen, neħħi l-ġewż tal-apparat tal-ikklampjar, neħħi l-pjanċa tal-ikklampjar, installa l-crossbeam fuq il-ferrovija tal-gwida tal-kolonna vertikali, daħħal il-pjanċa tal-ħadid aġġusta bejn il-kolonna vertikali tax-xellug u n-naħa tax-xellug tal-crossbeam, u mbagħad installa l-platen u aġġusta l-ġewż tal-kamin tal-kompressjoni tal-pjanċa tal-aġġustament, immuntat il-virga tal-kamin tal-irfigħ tal-crossbeam, il-paralleliżmu tal-crossbeam u l-wiċċ tal-mejda tax-xogħol jista 'jiġi aġġustat billi jiġi aġġustat il-kamin ġewż li huwa fuq in-naħa ta 'fuq tal-virga tal-kamin tal-irfigħ, it-tqegħid tal-gradjent kwadru fuq il-wiċċ tal-ferrovija ta' gwida ta 'fuq ta' crossbeam biex jiċċekkja, l-eżattezza tal-installazzjoni tal-crossbeam għandha tkun skond ir-rekwiżit taċ-ċertifikat tal-magna ta 'konformità.
